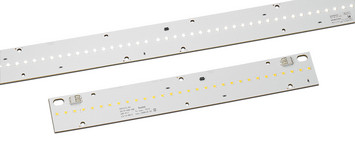

LED Line SMD W4 Gen. 3

LED-Module für lineare Beleuchtungsapplikationen

LED-Einbaumodul zum Einbau in Leuchten mit On-Board-Steckklemmen.

Produktvorteile

In verschiedenen Längen verfügbar
Kombinierbar mit VS Optiken
Verschiedene Leistungsklassen verfügbar
ZHAGA-konforme Bauform

Effizienz: bis zu 191 lm/W

Lange Lebensdauer: bis zu 50.000 Std.

Jetzt Systemlösung finden!

LED Line W4 1R Gen. 3, 280 mm

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur	Abstrahlwinkel
566708	WU-M-480-S-TC-830	30 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	279.6 mm	39.6 mm	6.1 mm	SMD	warmweiß	3000 K	120°
566709	WU-M-480-S-TC-840	30 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	279.6 mm	39.6 mm	6.1 mm	SMD	neutralweiß	4000 K	120°
566710	WU-M-480-S-TC-850	30 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	279.6 mm	39.6 mm	6.1 mm	SMD	kaltweiß	5000 K	120°
566711	WU-M-480-S-TC-865	30 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	279.6 mm	39.6 mm	6.1 mm	SMD	kaltweiß	6500 K	120°
566732	WU-M-501-S-TC-830	15 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	279.6 mm	39.6 mm	6.1 mm	SMD	warmweiß	3000 K	120°
566733	WU-M-501-S-TC-840	15 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	279.6 mm	39.6 mm	6.1 mm	SMD	neutralweiß	4000 K	120°
566734	WU-M-501-S-TC-850	15 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	279.6 mm	39.6 mm	6.1 mm	SMD	kaltweiß	5000 K	120°
566735	WU-M-501-S-TC-865	15 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	279.6 mm	39.6 mm	6.1 mm	SMD	kaltweiß	6500 K	120°
566736	WU-M-501-S-BC-830	15 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	279.6 mm	39.6 mm	6.4 mm	SMD	warmweiß	3000 K	120°
566739	WU-M-501-S-BC-865	15 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	279.6 mm	39.6 mm	6.4 mm	SMD	kaltweiß	6500 K	120°
566737	WU-M-501-S-BC-840	15 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	279.6 mm	39.6 mm	6.4 mm	SMD	neutralweiß	4000 K	120°
566738	WU-M-501-S-BC-850	15 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	279.6 mm	39.6 mm	6.4 mm	SMD	kaltweiß	5000 K	120°
566712	WU-M-480-S-BC-830	30 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	279.6 mm	39.6 mm	6.4 mm	SMD	warmweiß	3000 K	120°
566713	WU-M-480-S-BC-840	30 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	279.6 mm	39.6 mm	6.4 mm	SMD	neutralweiß	4000 K	120°
566714	WU-M-480-S-BC-850	30 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	279.6 mm	39.6 mm	6.4 mm	SMD	kaltweiß	5000 K	120°
566715	WU-M-480-S-BC-865	30 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	279.6 mm	39.6 mm	6.4 mm	SMD	kaltweiß	6500 K	120°

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
566708	WU-M-480-S-TC-830	30 Stück	350 mA 500 mA 700 mA	13.7 V 13.9 V 14.2 V	4.79 W 6.97 W 9.97 W
566709	WU-M-480-S-TC-840	30 Stück	350 mA 500 mA 700 mA	13.7 V 13.9 V 14.2 V	4.79 W 6.97 W 9.97 W
566710	WU-M-480-S-TC-850	30 Stück	350 mA 500 mA 700 mA	13.7 V 13.9 V 14.2 V	4.79 W 6.97 W 9.97 W
566711	WU-M-480-S-TC-865	30 Stück	350 mA 500 mA 700 mA	13.7 V 13.9 V 14.2 V	4.79 W 6.97 W 9.97 W
566732	WU-M-501-S-TC-830	15 Stück	350 mA 500 mA 700 mA	8.3 V 8.5 V 8.7 V	2.92 W 4.26 W 6.11 W
566733	WU-M-501-S-TC-840	15 Stück	350 mA 500 mA 700 mA	8.3 V 8.5 V 8.7 V	2.92 W 4.26 W 6.11 W
566734	WU-M-501-S-TC-850	15 Stück	350 mA 500 mA 700 mA	8.3 V 8.5 V 8.7 V	2.92 W 4.26 W 6.11 W
566735	WU-M-501-S-TC-865	15 Stück	350 mA 500 mA 700 mA	8.3 V 8.5 V 8.7 V	2.92 W 4.26 W 6.11 W
566736	WU-M-501-S-BC-830	15 Stück	350 mA 500 mA 700 mA	8.3 V 8.5 V 8.7 V	2.92 W 4.26 W 6.11 W
566739	WU-M-501-S-BC-865	15 Stück	350 mA 500 mA 700 mA	8.3 V 8.5 V 8.7 V	2.92 W 4.26 W 6.11 W
566737	WU-M-501-S-BC-840	15 Stück	350 mA 500 mA 700 mA	8.3 V 8.5 V 8.7 V	2.92 W 4.26 W 6.11 W
566738	WU-M-501-S-BC-850	15 Stück	350 mA 500 mA 700 mA	8.3 V 8.5 V 8.7 V	2.92 W 4.26 W 6.11 W
566712	WU-M-480-S-BC-830	30 Stück	350 mA 500 mA 700 mA	13.7 V 13.9 V 14.2 V	4.79 W 6.97 W 9.97 W
566713	WU-M-480-S-BC-840	30 Stück	350 mA 500 mA 700 mA	13.7 V 13.9 V 14.2 V	4.79 W 6.97 W 9.97 W
566714	WU-M-480-S-BC-850	30 Stück	350 mA 500 mA 700 mA	13.7 V 13.9 V 14.2 V	4.79 W 6.97 W 9.97 W
566715	WU-M-480-S-BC-865	30 Stück	350 mA 500 mA 700 mA	13.7 V 13.9 V 14.2 V	4.79 W 6.97 W 9.97 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
566708	WU-M-480-S-TC-830	30 Stück	350 mA 500 mA 700 mA	840 lm 1170 lm 1605 lm	175 lm/W 168 lm/W 161 lm/W	80 80 80
566709	WU-M-480-S-TC-840	30 Stück	350 mA 500 mA 700 mA	900 lm 1260 lm 1725 lm	188 lm/W 181 lm/W 173 lm/W	80 80 80
566710	WU-M-480-S-TC-850	30 Stück	350 mA 500 mA 700 mA	915 lm 1275 lm 1745 lm	191 lm/W 183 lm/W 175 lm/W	80 80 80
566711	WU-M-480-S-TC-865	30 Stück	350 mA 500 mA 700 mA	865 lm 1210 lm 1660 lm	181 lm/W 174 lm/W 167 lm/W	80 80 80
566732	WU-M-501-S-TC-830	15 Stück	350 mA 500 mA 700 mA	500 lm 700 lm 960 lm	171 lm/W 165 lm/W 157 lm/W	80 80 80
566733	WU-M-501-S-TC-840	15 Stück	350 mA 500 mA 700 mA	535 lm 750 lm 1030 lm	184 lm/W 176 lm/W 169 lm/W	80 80 80
566734	WU-M-501-S-TC-850	15 Stück	350 mA 500 mA 700 mA	545 lm 760 lm 1045 lm	187 lm/W 179 lm/W 171 lm/W	80 80 80
566735	WU-M-501-S-TC-865	15 Stück	350 mA 500 mA 700 mA	515 lm 725 lm 990 lm	177 lm/W 170 lm/W 162 lm/W	80 80 80
566736	WU-M-501-S-BC-830	15 Stück	350 mA 500 mA 700 mA	500 lm 700 lm 960 lm	171 lm/W 165 lm/W 157 lm/W	80 80 80
566739	WU-M-501-S-BC-865	15 Stück	350 mA 500 mA 700 mA	515 lm 725 lm 990 lm	177 lm/W 170 lm/W 162 lm/W	80 80 80
566737	WU-M-501-S-BC-840	15 Stück	350 mA 500 mA 700 mA	535 lm 750 lm 1030 lm	184 lm/W 176 lm/W 169 lm/W	80 80 80
566738	WU-M-501-S-BC-850	15 Stück	350 mA 500 mA 700 mA	545 lm 760 lm 1045 lm	187 lm/W 179 lm/W 171 lm/W	80 80 80
566712	WU-M-480-S-BC-830	30 Stück	350 mA 500 mA 700 mA	840 lm 1170 lm 1605 lm	175 lm/W 168 lm/W 161 lm/W	80 80 80
566713	WU-M-480-S-BC-840	30 Stück	350 mA 500 mA 700 mA	900 lm 1260 lm 1725 lm	188 lm/W 181 lm/W 173 lm/W	80 80 80
566714	WU-M-480-S-BC-850	30 Stück	350 mA 500 mA 700 mA	915 lm 1275 lm 1745 lm	191 lm/W 183 lm/W 175 lm/W	80 80 80
566715	WU-M-480-S-BC-865	30 Stück	350 mA 500 mA 700 mA	865 lm 1210 lm 1660 lm	181 lm/W 174 lm/W 167 lm/W	80 80 80

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
566708	WU-M-480-S-TC-830	30 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	75 °C 50 °C 40 °C 40 °C 50 °C 75 °C 50 °C 75 °C 40 °C 40 °C 75 °C 50 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566709	WU-M-480-S-TC-840	30 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	75 °C 50 °C 40 °C 50 °C 40 °C 75 °C 75 °C 40 °C 50 °C 40 °C 50 °C 75 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566710	WU-M-480-S-TC-850	30 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	50 °C 75 °C 40 °C 40 °C 50 °C 75 °C 50 °C 75 °C 40 °C 40 °C 50 °C 75 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566711	WU-M-480-S-TC-865	30 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	40 °C 75 °C 50 °C 40 °C 50 °C 75 °C 75 °C 40 °C 50 °C 40 °C 75 °C 50 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566732	WU-M-501-S-TC-830	15 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	50 °C 75 °C 40 °C 50 °C 75 °C 40 °C 40 °C 50 °C 75 °C 40 °C 50 °C 75 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566733	WU-M-501-S-TC-840	15 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	40 °C 75 °C 50 °C 40 °C 50 °C 75 °C 75 °C 40 °C 50 °C 50 °C 75 °C 40 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566734	WU-M-501-S-TC-850	15 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	40 °C 50 °C 75 °C 50 °C 40 °C 75 °C 75 °C 40 °C 50 °C 40 °C 50 °C 75 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566735	WU-M-501-S-TC-865	15 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	40 °C 75 °C 50 °C 40 °C 50 °C 75 °C 50 °C 75 °C 40 °C 75 °C 40 °C 50 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566736	WU-M-501-S-BC-830	15 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	40 °C 50 °C 75 °C 50 °C 75 °C 40 °C 75 °C 40 °C 50 °C 75 °C 40 °C 50 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566739	WU-M-501-S-BC-865	15 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	75 °C 40 °C 50 °C 75 °C 40 °C 50 °C 75 °C 40 °C 50 °C 50 °C 75 °C 40 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566737	WU-M-501-S-BC-840	15 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	75 °C 40 °C 50 °C 50 °C 40 °C 75 °C 50 °C 75 °C 40 °C 75 °C 40 °C 50 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566738	WU-M-501-S-BC-850	15 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	40 °C 75 °C 50 °C 75 °C 40 °C 50 °C 75 °C 40 °C 50 °C 40 °C 50 °C 75 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566712	WU-M-480-S-BC-830	30 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	40 °C 50 °C 75 °C 50 °C 40 °C 75 °C 50 °C 40 °C 75 °C 50 °C 75 °C 40 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566713	WU-M-480-S-BC-840	30 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	75 °C 40 °C 50 °C 75 °C 50 °C 40 °C 40 °C 50 °C 75 °C 50 °C 75 °C 40 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566714	WU-M-480-S-BC-850	30 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	40 °C 50 °C 75 °C 40 °C 50 °C 75 °C 75 °C 40 °C 50 °C 40 °C 75 °C 50 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566715	WU-M-480-S-BC-865	30 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	50 °C 40 °C 75 °C 50 °C 75 °C 40 °C 50 °C 40 °C 75 °C 50 °C 75 °C 40 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10

Best.-Nr.	Typ	LED-Anzahl	EU-Konformitätserklärung	ENEC-Zertifikat
566708	WU-M-480-S-TC-830	30 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566709	WU-M-480-S-TC-840	30 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566710	WU-M-480-S-TC-850	30 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566711	WU-M-480-S-TC-865	30 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566732	WU-M-501-S-TC-830	15 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566733	WU-M-501-S-TC-840	15 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566734	WU-M-501-S-TC-850	15 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566735	WU-M-501-S-TC-865	15 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566736	WU-M-501-S-BC-830	15 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566739	WU-M-501-S-BC-865	15 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566737	WU-M-501-S-BC-840	15 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566738	WU-M-501-S-BC-850	15 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566712	WU-M-480-S-BC-830	30 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566713	WU-M-480-S-BC-840	30 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566714	WU-M-480-S-BC-850	30 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566715	WU-M-480-S-BC-865	30 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
566708	WU-M-480-S-TC-830	30 Stück	WU-M-480-S-TC_BC Catalogue Graphic.pdf	WU-M-480-S-TC_with_Optic.step
566709	WU-M-480-S-TC-840	30 Stück	WU-M-480-S-TC_BC Catalogue Graphic.pdf	WU-M-480-S-TC_with_Optic.step
566710	WU-M-480-S-TC-850	30 Stück	WU-M-480-S-TC_BC Catalogue Graphic.pdf	WU-M-480-S-TC_with_Optic.step
566711	WU-M-480-S-TC-865	30 Stück	WU-M-480-S-TC_BC Catalogue Graphic.pdf	WU-M-480-S-TC_with_Optic.step
566732	WU-M-501-S-TC-830	15 Stück	WU-M-501-S-TC_BC Catalogue Graphic.pdf	WU-M-501-S-TC_with_Optic.step
566733	WU-M-501-S-TC-840	15 Stück	WU-M-501-S-TC_BC Catalogue Graphic.pdf	WU-M-501-S-TC_with_Optic.step
566734	WU-M-501-S-TC-850	15 Stück	WU-M-501-S-TC_BC Catalogue Graphic.pdf	WU-M-501-S-TC_with_Optic.step
566735	WU-M-501-S-TC-865	15 Stück	WU-M-501-S-TC_BC Catalogue Graphic.pdf	WU-M-501-S-TC_with_Optic.step
566736	WU-M-501-S-BC-830	15 Stück	WU-M-501-S-TC_BC Catalogue Graphic.pdf	WU-M-501-S-BC_with_Optic.step
566739	WU-M-501-S-BC-865	15 Stück	WU-M-501-S-TC_BC Catalogue Graphic.pdf	WU-M-501-S-BC_with_Optic.step
566737	WU-M-501-S-BC-840	15 Stück	WU-M-501-S-TC_BC Catalogue Graphic.pdf	WU-M-501-S-BC_with_Optic.step
566738	WU-M-501-S-BC-850	15 Stück	WU-M-501-S-TC_BC Catalogue Graphic.pdf	WU-M-501-S-BC_with_Optic.step
566712	WU-M-480-S-BC-830	30 Stück	WU-M-480-S-TC_BC Catalogue Graphic.pdf	WU-M-480-S-BC_with_Optic.step
566713	WU-M-480-S-BC-840	30 Stück	WU-M-480-S-TC_BC Catalogue Graphic.pdf	WU-M-480-S-BC_with_Optic.step
566714	WU-M-480-S-BC-850	30 Stück	WU-M-480-S-TC_BC Catalogue Graphic.pdf	WU-M-480-S-BC_with_Optic.step
566715	WU-M-480-S-BC-865	30 Stück	WU-M-480-S-TC_BC Catalogue Graphic.pdf	WU-M-480-S-BC_with_Optic.step

ldt und ies Daten
LDC_LED_Line_SMD_W4_Gen3_LED_Optics_1R_for_SMD_PCB_W4.zip LDC_LED_Line_SMD_W4_Gen3.zip

Anwendungshinweise
Thermal_Design_DE.pdf ESD_Protection_Procedures_DE.pdf Chemical_Incompatibility_DE.pdf

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
566708	WU-M-480-S-TC-830
566709	WU-M-480-S-TC-840
566710	WU-M-480-S-TC-850
566711	WU-M-480-S-TC-865
566732	WU-M-501-S-TC-830
566733	WU-M-501-S-TC-840
566734	WU-M-501-S-TC-850
566735	WU-M-501-S-TC-865
566736	WU-M-501-S-BC-830
566739	WU-M-501-S-BC-865
566737	WU-M-501-S-BC-840
566738	WU-M-501-S-BC-850
566712	WU-M-480-S-BC-830
566713	WU-M-480-S-BC-840
566714	WU-M-480-S-BC-850
566715	WU-M-480-S-BC-865

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
566708	WU-M-480-S-TC-830	WU-M-480-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566709	WU-M-480-S-TC-840	WU-M-480-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566710	WU-M-480-S-TC-850	WU-M-480-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566711	WU-M-480-S-TC-865	WU-M-480-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566732	WU-M-501-S-TC-830	WU-M-501-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566733	WU-M-501-S-TC-840	WU-M-501-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566734	WU-M-501-S-TC-850	WU-M-501-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566735	WU-M-501-S-TC-865	WU-M-501-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566736	WU-M-501-S-BC-830	WU-M-501-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566739	WU-M-501-S-BC-865	WU-M-501-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566737	WU-M-501-S-BC-840	WU-M-501-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566738	WU-M-501-S-BC-850	WU-M-501-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566712	WU-M-480-S-BC-830	WU-M-480-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566713	WU-M-480-S-BC-840	WU-M-480-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566714	WU-M-480-S-BC-850	WU-M-480-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566715	WU-M-480-S-BC-865	WU-M-480-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10

LED Line W4 1R Gen. 3, 560 mm

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur	Abstrahlwinkel
566741	WU-M-502-S-TC-830	30 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	560.6 mm	39.6 mm	6.1 mm	SMD	warmweiß	3000 K	120°
566742	WU-M-502-S-TC-840	30 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	560.6 mm	39.6 mm	6.1 mm	SMD	neutralweiß	4000 K	120°
566743	WU-M-502-S-TC-850	30 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	560.6 mm	39.6 mm	6.1 mm	SMD	kaltweiß	5000 K	120°
566744	WU-M-502-S-TC-865	30 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	560.6 mm	39.6 mm	6.1 mm	SMD	kaltweiß	6500 K	120°
566745	WU-M-502-S-BC-830	30 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	560.6 mm	39.6 mm	6.4 mm	SMD	warmweiß	3000 K	120°
566746	WU-M-502-S-BC-840	30 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	560.6 mm	39.6 mm	6.4 mm	SMD	neutralweiß	4000 K	120°
566720	WU-M-481-S-TC-830	60 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	560.6 mm	39.6 mm	6.1 mm	SMD	warmweiß	3000 K	120°
566721	WU-M-481-S-TC-840	60 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	560.6 mm	39.6 mm	6.1 mm	SMD	neutralweiß	4000 K	120°
566722	WU-M-481-S-TC-850	60 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	560.6 mm	39.6 mm	6.1 mm	SMD	kaltweiß	5000 K	120°
566723	WU-M-481-S-TC-865	60 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	560.6 mm	39.6 mm	6.1 mm	SMD	kaltweiß	6500 K	120°
566724	WU-M-481-S-BC-830	60 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	560.6 mm	39.6 mm	6.4 mm	SMD	warmweiß	3000 K	120°
566725	WU-M-481-S-BC-840	60 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	560.6 mm	39.6 mm	6.4 mm	SMD	neutralweiß	4000 K	120°
566726	WU-M-481-S-BC-850	60 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	560.6 mm	39.6 mm	6.4 mm	SMD	kaltweiß	5000 K	120°
566727	WU-M-481-S-BC-865	60 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	560.6 mm	39.6 mm	6.4 mm	SMD	kaltweiß	6500 K	120°
566747	WU-M-502-S-BC-850	30 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	560.6 mm	39.6 mm	6.4 mm	SMD	kaltweiß	5000 K	120°
566748	WU-M-502-S-BC-865	30 Stück	LED-Line-SMD-Kit_GEN-3_DE.pdf	560.6 mm	39.6 mm	6.4 mm	SMD	kaltweiß	6500 K	120°

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
566741	WU-M-502-S-TC-830	30 Stück	350 mA 500 mA 700 mA	16.7 V 17 V 17.5 V	5.83 W 8.51 W 12.22 W
566742	WU-M-502-S-TC-840	30 Stück	350 mA 500 mA 700 mA	16.7 V 17 V 17.5 V	5.83 W 8.51 W 12.22 W
566743	WU-M-502-S-TC-850	30 Stück	350 mA 500 mA 700 mA	16.7 V 17 V 17.5 V	5.83 W 8.51 W 12.22 W
566744	WU-M-502-S-TC-865	30 Stück	350 mA 500 mA 700 mA	16.7 V 17 V 17.5 V	5.83 W 8.51 W 12.22 W
566745	WU-M-502-S-BC-830	30 Stück	350 mA 500 mA 700 mA	16.7 V 17 V 17.5 V	5.83 W 8.51 W 12.22 W
566746	WU-M-502-S-BC-840	30 Stück	350 mA 500 mA 700 mA	16.7 V 17 V 17.5 V	5.83 W 8.51 W 12.22 W
566720	WU-M-481-S-TC-830	60 Stück	350 mA 500 mA 700 mA	27.4 V 27.7 V 28.5 V	9.58 W 13.93 W 19.94 W
566721	WU-M-481-S-TC-840	60 Stück	350 mA 500 mA 700 mA	27.4 V 27.7 V 28.5 V	9.58 W 13.93 W 19.94 W
566722	WU-M-481-S-TC-850	60 Stück	350 mA 500 mA 700 mA	27.4 V 27.7 V 28.5 V	9.58 W 13.93 W 19.94 W
566723	WU-M-481-S-TC-865	60 Stück	350 mA 500 mA 700 mA	27.4 V 27.7 V 28.5 V	9.58 W 13.93 W 19.94 W
566724	WU-M-481-S-BC-830	60 Stück	350 mA 500 mA 700 mA	27.4 V 27.7 V 28.5 V	9.58 W 13.93 W 19.94 W
566725	WU-M-481-S-BC-840	60 Stück	350 mA 500 mA 700 mA	27.4 V 27.7 V 28.5 V	9.58 W 13.93 W 19.94 W
566726	WU-M-481-S-BC-850	60 Stück	350 mA 500 mA 700 mA	27.4 V 27.7 V 28.5 V	9.58 W 13.93 W 19.94 W
566727	WU-M-481-S-BC-865	60 Stück	350 mA 500 mA 700 mA	27.4 V 27.7 V 28.5 V	9.58 W 13.93 W 19.94 W
566747	WU-M-502-S-BC-850	30 Stück	350 mA 500 mA 700 mA	16.7 V 17 V 17.5 V	5.83 W 8.51 W 12.22 W
566748	WU-M-502-S-BC-865	30 Stück	350 mA 500 mA 700 mA	16.7 V 17 V 17.5 V	5.83 W 8.51 W 12.22 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
566741	WU-M-502-S-TC-830	30 Stück	350 mA 500 mA 700 mA	1000 lm 1400 lm 1920 lm	171 lm/W 165 lm/W 157 lm/W	80 80 80
566742	WU-M-502-S-TC-840	30 Stück	350 mA 500 mA 700 mA	1070 lm 1500 lm 2060 lm	184 lm/W 176 lm/W 169 lm/W	80 80 80
566743	WU-M-502-S-TC-850	30 Stück	350 mA 500 mA 700 mA	1090 lm 1520 lm 2090 lm	187 lm/W 179 lm/W 171 lm/W	80 80 80
566744	WU-M-502-S-TC-865	30 Stück	350 mA 500 mA 700 mA	1030 lm 1450 lm 1980 lm	177 lm/W 170 lm/W 162 lm/W	80 80 80
566745	WU-M-502-S-BC-830	30 Stück	350 mA 500 mA 700 mA	1000 lm 1400 lm 1920 lm	171 lm/W 165 lm/W 157 lm/W	80 80 80
566746	WU-M-502-S-BC-840	30 Stück	350 mA 500 mA 700 mA	1070 lm 1500 lm 2060 lm	184 lm/W 176 lm/W 169 lm/W	80 80 80
566720	WU-M-481-S-TC-830	60 Stück	350 mA 500 mA 700 mA	1680 lm 2340 lm 3210 lm	175 lm/W 168 lm/W 161 lm/W	80 80 80
566721	WU-M-481-S-TC-840	60 Stück	350 mA 500 mA 700 mA	1800 lm 2520 lm 3450 lm	188 lm/W 181 lm/W 173 lm/W	80 80 80
566722	WU-M-481-S-TC-850	60 Stück	350 mA 500 mA 700 mA	1830 lm 2550 lm 3490 lm	191 lm/W 183 lm/W 175 lm/W	80 80 80
566723	WU-M-481-S-TC-865	60 Stück	350 mA 500 mA 700 mA	1730 lm 2420 lm 3320 lm	181 lm/W 174 lm/W 167 lm/W	80 80 80
566724	WU-M-481-S-BC-830	60 Stück	350 mA 500 mA 700 mA	1680 lm 2340 lm 3210 lm	175 lm/W 168 lm/W 161 lm/W	80 80 80
566725	WU-M-481-S-BC-840	60 Stück	350 mA 500 mA 700 mA	1800 lm 2520 lm 3450 lm	188 lm/W 181 lm/W 173 lm/W	80 80 80
566726	WU-M-481-S-BC-850	60 Stück	350 mA 500 mA 700 mA	1830 lm 2550 lm 3490 lm	191 lm/W 183 lm/W 175 lm/W	80 80 80
566727	WU-M-481-S-BC-865	60 Stück	350 mA 500 mA 700 mA	1730 lm 2420 lm 3320 lm	181 lm/W 174 lm/W 167 lm/W	80 80 80
566747	WU-M-502-S-BC-850	30 Stück	350 mA 500 mA 700 mA	1090 lm 1520 lm 2090 lm	187 lm/W 179 lm/W 171 lm/W	80 80 80
566748	WU-M-502-S-BC-865	30 Stück	350 mA 500 mA 700 mA	1030 lm 1450 lm 1980 lm	177 lm/W 170 lm/W 162 lm/W	80 80 80

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
566741	WU-M-502-S-TC-830	30 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	50 °C 75 °C 40 °C 40 °C 75 °C 50 °C 50 °C 40 °C 75 °C 40 °C 75 °C 50 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566742	WU-M-502-S-TC-840	30 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	40 °C 50 °C 75 °C 75 °C 50 °C 40 °C 40 °C 75 °C 50 °C 40 °C 50 °C 75 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566743	WU-M-502-S-TC-850	30 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	40 °C 75 °C 50 °C 40 °C 50 °C 75 °C 40 °C 50 °C 75 °C 50 °C 75 °C 40 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566744	WU-M-502-S-TC-865	30 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	40 °C 50 °C 75 °C 75 °C 50 °C 40 °C 75 °C 50 °C 40 °C 40 °C 50 °C 75 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566745	WU-M-502-S-BC-830	30 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	50 °C 75 °C 40 °C 40 °C 75 °C 50 °C 75 °C 50 °C 40 °C 75 °C 40 °C 50 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566746	WU-M-502-S-BC-840	30 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	75 °C 40 °C 50 °C 75 °C 40 °C 50 °C 40 °C 75 °C 50 °C 75 °C 40 °C 50 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566720	WU-M-481-S-TC-830	60 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	40 °C 50 °C 75 °C 50 °C 40 °C 75 °C 50 °C 75 °C 40 °C 50 °C 75 °C 40 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566721	WU-M-481-S-TC-840	60 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	75 °C 40 °C 50 °C 50 °C 75 °C 40 °C 40 °C 50 °C 75 °C 75 °C 40 °C 50 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566722	WU-M-481-S-TC-850	60 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	40 °C 75 °C 50 °C 40 °C 50 °C 75 °C 40 °C 75 °C 50 °C 50 °C 75 °C 40 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566723	WU-M-481-S-TC-865	60 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	40 °C 75 °C 50 °C 50 °C 40 °C 75 °C 40 °C 75 °C 50 °C 40 °C 50 °C 75 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566724	WU-M-481-S-BC-830	60 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	40 °C 75 °C 50 °C 40 °C 50 °C 75 °C 50 °C 40 °C 75 °C 40 °C 50 °C 75 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566725	WU-M-481-S-BC-840	60 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	50 °C 40 °C 75 °C 50 °C 40 °C 75 °C 50 °C 40 °C 75 °C 40 °C 75 °C 50 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566726	WU-M-481-S-BC-850	60 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	75 °C 50 °C 40 °C 40 °C 50 °C 75 °C 40 °C 75 °C 50 °C 50 °C 75 °C 40 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566727	WU-M-481-S-BC-865	60 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	50 °C 40 °C 75 °C 50 °C 40 °C 75 °C 50 °C 75 °C 40 °C 40 °C 50 °C 75 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566747	WU-M-502-S-BC-850	30 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	50 °C 75 °C 40 °C 40 °C 50 °C 75 °C 50 °C 75 °C 40 °C 50 °C 75 °C 40 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
566748	WU-M-502-S-BC-865	30 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA	40 °C 50 °C 75 °C 40 °C 50 °C 75 °C 40 °C 75 °C 50 °C 75 °C 40 °C 50 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10

Best.-Nr.	Typ	LED-Anzahl	EU-Konformitätserklärung	ENEC-Zertifikat
566741	WU-M-502-S-TC-830	30 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566742	WU-M-502-S-TC-840	30 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566743	WU-M-502-S-TC-850	30 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566744	WU-M-502-S-TC-865	30 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566745	WU-M-502-S-BC-830	30 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566746	WU-M-502-S-BC-840	30 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566720	WU-M-481-S-TC-830	60 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566721	WU-M-481-S-TC-840	60 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566722	WU-M-481-S-TC-850	60 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566723	WU-M-481-S-TC-865	60 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566724	WU-M-481-S-BC-830	60 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566725	WU-M-481-S-BC-840	60 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566726	WU-M-481-S-BC-850	60 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566727	WU-M-481-S-BC-865	60 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566747	WU-M-502-S-BC-850	30 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf
566748	WU-M-502-S-BC-865	30 Stück	EU Declaration of Conformity Module LED Line SMD W4 Gen.3 (WU-M-480-481-501-502-S-xC-yzz).pdf	VDE_CERTIFICATE_0040043474_ORDER_278890_10377425.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
566741	WU-M-502-S-TC-830	30 Stück	WU-M-502-S-TC_BC Catalogue Graphic.pdf	WU-M-502-S-TC_with_Optic.step
566742	WU-M-502-S-TC-840	30 Stück	WU-M-502-S-TC_BC Catalogue Graphic.pdf	WU-M-502-S-TC_with_Optic.step
566743	WU-M-502-S-TC-850	30 Stück	WU-M-502-S-TC_BC Catalogue Graphic.pdf	WU-M-502-S-TC_with_Optic.step
566744	WU-M-502-S-TC-865	30 Stück	WU-M-502-S-TC_BC Catalogue Graphic.pdf	WU-M-502-S-TC_with_Optic.step
566745	WU-M-502-S-BC-830	30 Stück	WU-M-502-S-TC_BC Catalogue Graphic.pdf	WU-M-502-S-BC_with_Optic.step
566746	WU-M-502-S-BC-840	30 Stück	WU-M-502-S-TC_BC Catalogue Graphic.pdf	WU-M-502-S-BC_with_Optic.step
566720	WU-M-481-S-TC-830	60 Stück	WU-M-481-S-TC_BC Catalogue Graphic.pdf	WU-M-481-S-TC_with_Optic.step
566721	WU-M-481-S-TC-840	60 Stück	WU-M-481-S-TC_BC Catalogue Graphic.pdf	WU-M-481-S-TC_with_Optic.step
566722	WU-M-481-S-TC-850	60 Stück	WU-M-481-S-TC_BC Catalogue Graphic.pdf	WU-M-481-S-TC_with_Optic.step
566723	WU-M-481-S-TC-865	60 Stück	WU-M-481-S-TC_BC Catalogue Graphic.pdf	WU-M-481-S-TC_with_Optic.step
566724	WU-M-481-S-BC-830	60 Stück	WU-M-481-S-TC_BC Catalogue Graphic.pdf	WU-M-481-S-BC_with_Optic.step
566725	WU-M-481-S-BC-840	60 Stück	WU-M-481-S-TC_BC Catalogue Graphic.pdf	WU-M-481-S-BC_with_Optic.step
566726	WU-M-481-S-BC-850	60 Stück	WU-M-481-S-TC_BC Catalogue Graphic.pdf	WU-M-481-S-BC_with_Optic.step
566727	WU-M-481-S-BC-865	60 Stück	WU-M-481-S-TC_BC Catalogue Graphic.pdf	WU-M-481-S-BC_with_Optic.step
566747	WU-M-502-S-BC-850	30 Stück	WU-M-502-S-TC_BC Catalogue Graphic.pdf	WU-M-502-S-BC_with_Optic.step
566748	WU-M-502-S-BC-865	30 Stück	WU-M-502-S-TC_BC Catalogue Graphic.pdf	WU-M-502-S-BC_with_Optic.step

ldt und ies Daten
LDC_LED_Line_SMD_W4_Gen3_LED_Optics_1R_for_SMD_PCB_W4.zip LDC_LED_Line_SMD_W4_Gen3.zip

Anwendungshinweise
Thermal_Design_DE.pdf ESD_Protection_Procedures_DE.pdf Chemical_Incompatibility_DE.pdf

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
566741	WU-M-502-S-TC-830
566742	WU-M-502-S-TC-840
566743	WU-M-502-S-TC-850
566744	WU-M-502-S-TC-865
566745	WU-M-502-S-BC-830
566746	WU-M-502-S-BC-840
566720	WU-M-481-S-TC-830
566721	WU-M-481-S-TC-840
566722	WU-M-481-S-TC-850
566723	WU-M-481-S-TC-865
566724	WU-M-481-S-BC-830
566725	WU-M-481-S-BC-840
566726	WU-M-481-S-BC-850
566727	WU-M-481-S-BC-865
566747	WU-M-502-S-BC-850
566748	WU-M-502-S-BC-865

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
566741	WU-M-502-S-TC-830	WU-M-502-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566742	WU-M-502-S-TC-840	WU-M-502-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566743	WU-M-502-S-TC-850	WU-M-502-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566744	WU-M-502-S-TC-865	WU-M-502-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566745	WU-M-502-S-BC-830	WU-M-502-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566746	WU-M-502-S-BC-840	WU-M-502-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566720	WU-M-481-S-TC-830	WU-M-481-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566721	WU-M-481-S-TC-840	WU-M-481-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566722	WU-M-481-S-TC-850	WU-M-481-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566723	WU-M-481-S-TC-865	WU-M-481-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566724	WU-M-481-S-BC-830	WU-M-481-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566725	WU-M-481-S-BC-840	WU-M-481-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566726	WU-M-481-S-BC-850	WU-M-481-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566727	WU-M-481-S-BC-865	WU-M-481-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566747	WU-M-502-S-BC-850	WU-M-502-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10
566748	WU-M-502-S-BC-865	WU-M-502-S-TC_BC Catalogue Graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10

Kontakt

Newsletter

LED Line SMD W4 Gen. 3

LED-Module für lineare Beleuchtungsapplikationen

Produktvorteile

Wählen Sie eine Variante:

LED Line W4 1R Gen. 3, 280 mm

Allgemeine Daten

Elektrische Betriebsdaten

Optische Betriebsdaten

Lebensdauer

LED Line W4 1R Gen. 3, 560 mm

Allgemeine Daten

Elektrische Betriebsdaten

Optische Betriebsdaten

Lebensdauer

Kontakt

Newsletter

CREE

Nichia

Ergänzende Sekundäroptiken
