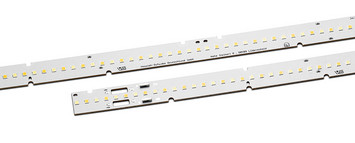

LED Line SMD W2 TW

Tunable-white LED-Einbaumodule

LED-Einbaumodul zum Einbau in Leuchten mit On-Board-Steckklemmen, wahlweise ober- oder unterseitig.

Produktvorteile

In verschiedenen Längen verfügbar
Kombinierbar mit VS Optiken
Lange Lebensdauer
ZHAGA-konforme Bauform

Tuneable White max: 6500 K

Tuneable White min: 2700 K

Wählen Sie eine Variante:

LED Line W2 TW 1R, 280 mm
LED Line W2 TW 1R, 560 mm

LED Line W2 TW 1R, 280 mm

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur min.	Korrelierte Farbtemperatur max.	Anzahl der Kanäle	Abstrahlwinkel	IP-Schutzart
570381	WU-M-643-STC-827/865	36 Stück	LED-Line-SMD-TW_L28_56_W2_DE.pdf	279 mm	20 mm	4.3 mm	SMD	Tuneable White	2700 K	6500 K	2	120°	IP20
570382	WU-M-643-BC-827/865	36 Stück	LED-Line-SMD-TW_L28_56_W2_DE.pdf	279 mm	20 mm	6.4 mm	SMD	Tuneable White	2700 K	6500 K	2	120°	IP20
570383	WU-M-643-STC-927/965	36 Stück	LED-Line-SMD-TW_L28_56_W2_DE.pdf	279 mm	20 mm	4.3 mm	SMD	Tuneable White	2700 K	6500 K	2	120°	IP20
570384	WU-M-643-BC-927/965	36 Stück	LED-Line-SMD-TW_L28_56_W2_DE.pdf	279 mm	20 mm	6.4 mm	SMD	Tuneable White	2700 K	6500 K	2	120°	IP20

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Kanal	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
570381	WU-M-643-STC-827/865	36 Stück	warmweiß kaltweiß kaltweiß warmweiß warmweiß kaltweiß	350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	16.9 V 16.9 V 17.4 V 17.4 V 18.1 V 18.1 V	5.9 W 5.9 W 8.7 W 8.7 W 12.7 W 12.7 W
570382	WU-M-643-BC-827/865	36 Stück	warmweiß kaltweiß kaltweiß warmweiß warmweiß kaltweiß	350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	16.9 V 16.9 V 17.4 V 17.4 V 18.1 V 18.1 V	5.9 W 5.9 W 8.7 W 8.7 W 12.7 W 12.7 W
570383	WU-M-643-STC-927/965	36 Stück	warmweiß kaltweiß kaltweiß warmweiß kaltweiß warmweiß	350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	17.2 V 17.2 V 17.8 V 17.8 V 18.6 V 18.6 V	6 W 6 W 8.9 W 8.9 W 13 W 13 W
570384	WU-M-643-BC-927/965	36 Stück	warmweiß kaltweiß kaltweiß warmweiß kaltweiß warmweiß	350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	17.2 V 17.2 V 17.8 V 17.8 V 18.6 V 18.6 V	6 W 6 W 8.9 W 8.9 W 13 W 13 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Kanal	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If
570381	WU-M-643-STC-827/865	36 Stück	warmweiß kaltweiß kaltweiß warmweiß warmweiß kaltweiß	350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	995 lm 1035 lm 1445 lm 1395 lm 1900 lm 1970 lm	169 lm/W 175 lm/W 166 lm/W 160 lm/W 150 lm/W 155 lm/W
570382	WU-M-643-BC-827/865	36 Stück	warmweiß kaltweiß kaltweiß warmweiß kaltweiß warmweiß	350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	995 lm 1035 lm 1445 lm 1395 lm 1970 lm 1900 lm	169 lm/W 175 lm/W 166 lm/W 160 lm/W 155 lm/W 150 lm/W
570383	WU-M-643-STC-927/965	36 Stück	kaltweiß warmweiß kaltweiß warmweiß kaltweiß warmweiß	350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	855 lm 825 lm 1190 lm 1155 lm 1615 lm 1565 lm	142 lm/W 137 lm/W 134 lm/W 130 lm/W 124 lm/W 121 lm/W
570384	WU-M-643-BC-927/965	36 Stück	warmweiß kaltweiß warmweiß kaltweiß warmweiß kaltweiß	350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	825 lm 855 lm 1155 lm 1190 lm 1565 lm 1615 lm	137 lm/W 142 lm/W 130 lm/W 134 lm/W 121 lm/W 124 lm/W

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
570381	WU-M-643-STC-827/865	36 Stück
Betriebsstrom	Kanal	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA	Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White	40 °C 50 °C 75 °C 50 °C 75 °C 40 °C 50 °C 40 °C 75 °C	60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std.	80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10
570382	WU-M-643-BC-827/865	36 Stück
Betriebsstrom	Kanal	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA	Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White	50 °C 40 °C 75 °C 50 °C 75 °C 40 °C 75 °C 40 °C 50 °C	60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std.	80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10
570383	WU-M-643-STC-927/965	36 Stück
Betriebsstrom	Kanal	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA	Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White	50 °C 75 °C 40 °C 40 °C 50 °C 75 °C 40 °C 50 °C 75 °C	60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std.	80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10
570384	WU-M-643-BC-927/965	36 Stück
Betriebsstrom	Kanal	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA	Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White	75 °C 40 °C 50 °C 75 °C 50 °C 40 °C 75 °C 50 °C 40 °C	60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std.	80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10

Best.-Nr.	Typ	LED-Anzahl	EU-Konformitätserklärung	ENEC-Zertifikat
570381	WU-M-643-STC-827/865	36 Stück	EU Declaration of Conformity Module LED Line SMD W2 TW (WU-M-643-xC-yzz and WU-M-644-xC-yzz).pdf	VDE_CERTIFICATE_0040051947_ORDER_275260_9961892.pdf
570382	WU-M-643-BC-827/865	36 Stück	EU Declaration of Conformity Module LED Line SMD W2 TW (WU-M-643-xC-yzz and WU-M-644-xC-yzz).pdf	VDE_CERTIFICATE_0040051947_ORDER_275260_9961892.pdf
570383	WU-M-643-STC-927/965	36 Stück	EU Declaration of Conformity Module LED Line SMD W2 TW (WU-M-643-xC-yzz and WU-M-644-xC-yzz).pdf	VDE_CERTIFICATE_0040051947_ORDER_275260_9961892.pdf
570384	WU-M-643-BC-927/965	36 Stück	EU Declaration of Conformity Module LED Line SMD W2 TW (WU-M-643-xC-yzz and WU-M-644-xC-yzz).pdf	VDE_CERTIFICATE_0040051947_ORDER_275260_9961892.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
570381	WU-M-643-STC-827/865	36 Stück	WU-M-643_Catalog-Graphics.pdf	3D_WU-M-643.zip
570382	WU-M-643-BC-827/865	36 Stück	WU-M-643_Catalog-Graphics.pdf	3D_WU-M-643.zip
570383	WU-M-643-STC-927/965	36 Stück	WU-M-643_Catalog-Graphics.pdf	3D_WU-M-643.zip
570384	WU-M-643-BC-927/965	36 Stück	WU-M-643_Catalog-Graphics.pdf	3D_WU-M-643.zip

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
570381	WU-M-643-STC-827/865
570382	WU-M-643-BC-827/865
570383	WU-M-643-STC-927/965
570384	WU-M-643-BC-927/965

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
570381	WU-M-643-STC-827/865	WU-M-643_Catalog-Graphics.pdf	10 10 10 10 10 10 10 10 10
570382	WU-M-643-BC-827/865	WU-M-643_Catalog-Graphics.pdf	10 10 10 10 10 10 10 10 10
570383	WU-M-643-STC-927/965	WU-M-643_Catalog-Graphics.pdf	10 10 10 10 10 10 10 10 10
570384	WU-M-643-BC-927/965	WU-M-643_Catalog-Graphics.pdf	10 10 10 10 10 10 10 10 10

LED Line W2 TW 1R, 560 mm

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur min.	Korrelierte Farbtemperatur max.	Anzahl der Kanäle	Abstrahlwinkel	IP-Schutzart
570385	WU-M-644-STC-827/865	72 Stück	LED-Line-SMD-TW_L28_56_W2_DE.pdf	559 mm	20 mm	4.3 mm	SMD	Tuneable White	2700 K	6500 K	2	120°	IP20
570386	WU-M-644-BC-827/865	72 Stück	LED-Line-SMD-TW_L28_56_W2_DE.pdf	559 mm	20 mm	6.4 mm	SMD	Tuneable White	2700 K	6500 K	2	120°	IP20
570387	WU-M-644-STC-927/965	72 Stück	LED-Line-SMD-TW_L28_56_W2_DE.pdf	559 mm	20 mm	4.3 mm	SMD	Tuneable White	2700 K	6500 K	2	120°	IP20
570388	WU-M-644-BC-927/965	72 Stück	LED-Line-SMD-TW_L28_56_W2_DE.pdf	559 mm	20 mm	6.4 mm	SMD	Tuneable White	2700 K	6500 K	2	120°	IP20

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Kanal	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
570385	WU-M-644-STC-827/865	72 Stück	kaltweiß warmweiß kaltweiß warmweiß warmweiß kaltweiß	350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	33.8 V 33.8 V 34.9 V 34.9 V 36.3 V 36.3 V	11.8 W 11.8 W 17.4 W 17.4 W 25.4 W 25.4 W
570386	WU-M-644-BC-827/865	72 Stück	warmweiß kaltweiß warmweiß kaltweiß warmweiß kaltweiß	350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	33.8 V 33.8 V 34.9 V 34.9 V 36.3 V 36.3 V	11.8 W 11.8 W 17.4 W 17.4 W 25.4 W 25.4 W
570387	WU-M-644-STC-927/965	72 Stück	kaltweiß warmweiß warmweiß kaltweiß warmweiß kaltweiß	350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	34.4 V 34.4 V 35.6 V 35.6 V 37.1 V 37.1 V	12 W 12 W 17.8 W 17.8 W 26 W 26 W
570388	WU-M-644-BC-927/965	72 Stück	warmweiß kaltweiß warmweiß kaltweiß warmweiß kaltweiß	350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	34.4 V 34.4 V 35.6 V 35.6 V 37.1 V 37.1 V	12 W 12 W 17.8 W 17.8 W 26 W 26 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Kanal	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If
570385	WU-M-644-STC-827/865	72 Stück	warmweiß kaltweiß warmweiß kaltweiß warmweiß kaltweiß	350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	1995 lm 2070 lm 2790 lm 2895 lm 3800 lm 3945 lm	169 lm/W 175 lm/W 160 lm/W 166 lm/W 150 lm/W 155 lm/W
570386	WU-M-644-BC-827/865	72 Stück	warmweiß kaltweiß warmweiß kaltweiß warmweiß kaltweiß	350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	1995 lm 2070 lm 2790 lm 2895 lm 3800 lm 3945 lm	169 lm/W 175 lm/W 160 lm/W 166 lm/W 150 lm/W 155 lm/W
570387	WU-M-644-STC-927/965	72 Stück	warmweiß kaltweiß kaltweiß warmweiß warmweiß kaltweiß	350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	1655 lm 1705 lm 2380 lm 2305 lm 3135 lm 3235 lm	137 lm/W 142 lm/W 134 lm/W 130 lm/W 121 lm/W 124 lm/W
570388	WU-M-644-BC-927/965	72 Stück	kaltweiß warmweiß kaltweiß warmweiß kaltweiß warmweiß	350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	1705 lm 1655 lm 2380 lm 2305 lm 3235 lm 3135 lm	142 lm/W 137 lm/W 134 lm/W 130 lm/W 124 lm/W 121 lm/W

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
570385	WU-M-644-STC-827/865	72 Stück
Betriebsstrom	Kanal	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA	Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White	50 °C 40 °C 75 °C 40 °C 50 °C 75 °C 50 °C 75 °C 40 °C	60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std.	80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10
570386	WU-M-644-BC-827/865	72 Stück
Betriebsstrom	Kanal	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA	Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White	40 °C 75 °C 50 °C 50 °C 75 °C 40 °C 75 °C 40 °C 50 °C	60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std.	80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10
570387	WU-M-644-STC-927/965	72 Stück
Betriebsstrom	Kanal	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA	Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White	40 °C 75 °C 50 °C 50 °C 40 °C 75 °C 75 °C 40 °C 50 °C	60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std.	80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10
570388	WU-M-644-BC-927/965	72 Stück
Betriebsstrom	Kanal	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA	Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White Tuneable White	40 °C 75 °C 50 °C 40 °C 75 °C 50 °C 75 °C 40 °C 50 °C	60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std.	80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10

Best.-Nr.	Typ	LED-Anzahl	EU-Konformitätserklärung	ENEC-Zertifikat
570385	WU-M-644-STC-827/865	72 Stück	EU Declaration of Conformity Module LED Line SMD W2 TW (WU-M-643-xC-yzz and WU-M-644-xC-yzz).pdf	VDE_CERTIFICATE_0040051947_ORDER_275260_9961892.pdf
570386	WU-M-644-BC-827/865	72 Stück	EU Declaration of Conformity Module LED Line SMD W2 TW (WU-M-643-xC-yzz and WU-M-644-xC-yzz).pdf	VDE_CERTIFICATE_0040051947_ORDER_275260_9961892.pdf
570387	WU-M-644-STC-927/965	72 Stück	EU Declaration of Conformity Module LED Line SMD W2 TW (WU-M-643-xC-yzz and WU-M-644-xC-yzz).pdf	VDE_CERTIFICATE_0040051947_ORDER_275260_9961892.pdf
570388	WU-M-644-BC-927/965	72 Stück	EU Declaration of Conformity Module LED Line SMD W2 TW (WU-M-643-xC-yzz and WU-M-644-xC-yzz).pdf	VDE_CERTIFICATE_0040051947_ORDER_275260_9961892.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
570385	WU-M-644-STC-827/865	72 Stück	WU-M-644_Catalog-Graphics.pdf	3D_WU-M-644.zip
570386	WU-M-644-BC-827/865	72 Stück	WU-M-644_Catalog-Graphics.pdf	3D_WU-M-644.zip
570387	WU-M-644-STC-927/965	72 Stück	WU-M-644_Catalog-Graphics.pdf	3D_WU-M-644.zip
570388	WU-M-644-BC-927/965	72 Stück	WU-M-644_Catalog-Graphics.pdf	3D_WU-M-644.zip

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
570385	WU-M-644-STC-827/865
570386	WU-M-644-BC-827/865
570387	WU-M-644-STC-927/965
570388	WU-M-644-BC-927/965

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
570385	WU-M-644-STC-827/865	WU-M-644_Catalog-Graphics.pdf	10 10 10 10 10 10 10 10 10
570386	WU-M-644-BC-827/865	WU-M-644_Catalog-Graphics.pdf	10 10 10 10 10 10 10 10 10
570387	WU-M-644-STC-927/965	WU-M-644_Catalog-Graphics.pdf	10 10 10 10 10 10 10 10 10
570388	WU-M-644-BC-927/965	WU-M-644_Catalog-Graphics.pdf	10 10 10 10 10 10 10 10 10
