LED Linear Allround 5050 Gen. 2 - Z19

LED Einbaumodule für die Straßenbeleuchtung

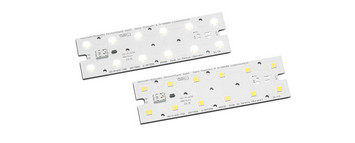

Das Allround 5050 Gen.2 - Z19 Modul bieten einen höchst flexiblen, modularen Systemansatz für die LED Straßenbeleuchtung mit einer Vielzahl an Möglichkeiten der optischen Differenzierbarkeit in Kombination mit komerziell erhältlichen standard IP6x Optiken. Diese LED Module folgen dem aus Zhaga Buch 19 bekannten Formfaktor mit 12 LEDs (2x6) und sind in drei verschiedenen Lichtfarben & CRI70 erhältlich.

Produktvorteile

ENEC geprüft
In verschiedenen Farbtemperaturen erhältlich
Lange Lebensdauer
Mit qualitativ hochwertigen LEDs
Sehr geringer thermischer Widerstand
Verschiedene Aufsatzoptiken verfügbar
ZHAGA-konforme Bauform

Effizienz: bis zu 201 lm/W

Jetzt Systemlösung finden!

Wählen Sie eine Variante:

LED Linear Allround 5050 Gen. 2 - Z19, 2x6

LED Linear Allround 5050 Gen. 2 - Z19, 2x6

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur	Abstrahlwinkel	IP-Schutzart
570508	WU-M-631-S-730	12 Stück	LED-Linear_Allround_5050_WU-M-631_Gen-2_DE.pdf	146 mm	44.4 mm	5 mm	SMD	warmweiß	3000 K	120°	IP00
570509	WU-M-631-S-740	12 Stück	LED-Linear_Allround_5050_WU-M-631_Gen-2_DE.pdf	146 mm	44.4 mm	5 mm	SMD	neutralweiß	4000 K	120°	IP00
570510	WU-M-631-S-750	12 Stück	LED-Linear_Allround_5050_WU-M-631_Gen-2_DE.pdf	146 mm	44.4 mm	5 mm	SMD	kaltweiß	5000 K	120°	IP00
570721	WU-M-631-S-830	12 Stück	LED-Linear_Allround_5050_WU-M-631_Gen-2_DE.pdf	146 mm	44.4 mm	5 mm	SMD	warmweiß	3000 K	120°	IP00
570722	WU-M-631-S-840	12 Stück	LED-Linear_Allround_5050_WU-M-631_Gen-2_DE.pdf	146 mm	44.4 mm	5 mm	SMD	neutralweiß	4000 K	120°	IP00
570723	WU-M-631-S-850	12 Stück	LED-Linear_Allround_5050_WU-M-631_Gen-2_DE.pdf	146 mm	44.4 mm	5 mm	SMD	kaltweiß	5000 K	120°	IP00

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
570508	WU-M-631-S-730	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	32 V 32.7 V 33.6 V 34.9 V 36.2 V	11.2 W 16.4 W 23.5 W 36.7 W 50.7 W
570509	WU-M-631-S-740	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	32 V 32.7 V 33.6 V 34.9 V 36.2 V	11.2 W 16.4 W 23.5 W 36.7 W 50.7 W
570510	WU-M-631-S-750	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	32 V 32.7 V 33.6 V 34.9 V 36.2 V	11.2 W 16.4 W 23.5 W 36.7 W 50.7 W
570721	WU-M-631-S-830	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	32 V 32.7 V 33.6 V 34.9 V 36.2 V	11.2 W 16.4 W 23.5 W 36.7 W 50.7 W
570722	WU-M-631-S-840	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	32 V 32.7 V 33.6 V 34.9 V 36.2 V	11.2 W 16.4 W 23.5 W 36.7 W 50.7 W
570723	WU-M-631-S-850	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	32 V 32.7 V 33.6 V 34.9 V 36.2 V	11.2 W 16.4 W 23.5 W 36.7 W 50.7 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
570508	WU-M-631-S-730	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	2095 lm 2930 lm 3970 lm 5680 lm 7280 lm	187 lm/W 179 lm/W 169 lm/W 155 lm/W 144 lm/W	70 70 70 70 70
570509	WU-M-631-S-740	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	2255 lm 3155 lm 4275 lm 6120 lm 7840 lm	201 lm/W 193 lm/W 182 lm/W 167 lm/W 155 lm/W	70 70 70 70 70
570510	WU-M-631-S-750	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	2225 lm 3110 lm 4215 lm 6030 lm 7725 lm	198 lm/W 190 lm/W 179 lm/W 164 lm/W 152 lm/W	70 70 70 70 70
570721	WU-M-631-S-830	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	1965 lm 2750 lm 3725 lm 5330 lm 6830 lm	175 lm/W 168 lm/W 158 lm/W 145 lm/W 135 lm/W	80 80 80 80 80
570722	WU-M-631-S-840	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	2045 lm 2860 lm 3880 lm 5550 lm 7110 lm	182 lm/W 175 lm/W 165 lm/W 151 lm/W 140 lm/W	80 80 80 80 80
570723	WU-M-631-S-850	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	2045 lm 2860 lm 3880 lm 5550 lm 7110 lm	182 lm/W 175 lm/W 165 lm/W 151 lm/W 140 lm/W	80 80 80 80 80

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
570508	WU-M-631-S-730	12 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	40 °C 85 °C 60 °C 85 °C 60 °C 40 °C 40 °C 60 °C 85 °C 40 °C 85 °C 60 °C 60 °C 85 °C 40 °C 60 °C 40 °C 85 °C 60 °C 40 °C 85 °C 40 °C 60 °C 85 °C 40 °C 40 °C 60 °C 85 °C 85 °C 60 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	70 70 80 80 70 80 80 80 80 70 70 70 80 80 70 70 80 70 70 80 80 70 80 70 80 70 70 80 70 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570509	WU-M-631-S-740	12 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	40 °C 60 °C 60 °C 85 °C 85 °C 40 °C 40 °C 85 °C 85 °C 60 °C 60 °C 40 °C 40 °C 60 °C 85 °C 85 °C 40 °C 60 °C 40 °C 40 °C 85 °C 60 °C 85 °C 60 °C 85 °C 40 °C 40 °C 60 °C 85 °C 60 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 70 70 80 70 70 70 80 80 70 80 80 80 80 70 70 70 70 80 80 70 70 80 70 80 70 80 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570510	WU-M-631-S-750	12 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	40 °C 85 °C 60 °C 40 °C 60 °C 85 °C 40 °C 85 °C 60 °C 85 °C 40 °C 60 °C 60 °C 60 °C 85 °C 40 °C 40 °C 85 °C 40 °C 85 °C 60 °C 60 °C 85 °C 40 °C 85 °C 85 °C 60 °C 40 °C 40 °C 60 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	70 80 70 80 80 70 70 70 80 80 80 70 70 80 70 70 80 80 80 70 70 80 80 70 80 70 80 70 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570721	WU-M-631-S-830	12 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	60 °C 85 °C 85 °C 60 °C 40 °C 40 °C 85 °C 60 °C 40 °C 40 °C 60 °C 85 °C 60 °C 40 °C 40 °C 85 °C 60 °C 85 °C 40 °C 85 °C 60 °C 60 °C 40 °C 85 °C 60 °C 85 °C 40 °C 60 °C 40 °C 85 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 70 80 70 80 70 70 80 70 80 70 80 70 80 70 80 80 70 70 80 80 70 80 70 80 80 70 70 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570722	WU-M-631-S-840	12 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	85 °C 40 °C 60 °C 85 °C 40 °C 60 °C 40 °C 85 °C 60 °C 40 °C 60 °C 85 °C 60 °C 40 °C 85 °C 40 °C 60 °C 85 °C 60 °C 40 °C 60 °C 40 °C 85 °C 85 °C 85 °C 60 °C 85 °C 40 °C 40 °C 60 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 70 80 70 80 70 80 80 80 70 70 70 70 80 70 70 80 80 80 70 70 80 70 80 80 70 70 70 80 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570723	WU-M-631-S-850	12 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	60 °C 60 °C 85 °C 40 °C 40 °C 85 °C 85 °C 60 °C 85 °C 40 °C 60 °C 40 °C 85 °C 40 °C 40 °C 85 °C 60 °C 60 °C 40 °C 85 °C 85 °C 60 °C 40 °C 60 °C 85 °C 60 °C 40 °C 85 °C 60 °C 40 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	70 80 80 70 80 70 80 80 70 70 70 80 80 70 80 70 70 80 80 80 70 70 70 80 70 80 80 80 70 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

Best.-Nr.	Typ	LED-Anzahl	EU-Konformitätserklärung	ENEC-Zertifikat
570508	WU-M-631-S-730	12 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570509	WU-M-631-S-740	12 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570510	WU-M-631-S-750	12 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570721	WU-M-631-S-830	12 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570722	WU-M-631-S-840	12 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570723	WU-M-631-S-850	12 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
570508	WU-M-631-S-730	12 Stück	Katalog WU-M-631.pdf	3D_PCB WU-M-631.zip
570509	WU-M-631-S-740	12 Stück	Katalog WU-M-631.pdf	3D_PCB WU-M-631.zip
570510	WU-M-631-S-750	12 Stück	Katalog WU-M-631.pdf	3D_PCB WU-M-631.zip
570721	WU-M-631-S-830	12 Stück	Katalog WU-M-631.pdf	3D_PCB WU-M-631.zip
570722	WU-M-631-S-840	12 Stück	Katalog WU-M-631.pdf	3D_PCB WU-M-631.zip
570723	WU-M-631-S-850	12 Stück	Katalog WU-M-631.pdf	3D_PCB WU-M-631.zip

ldt und ies Daten
LDC_LED_Linear_Allround_5050_Gen.2_-_Z19.zip

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
570508	WU-M-631-S-730
570509	WU-M-631-S-740
570510	WU-M-631-S-750
570721	WU-M-631-S-830
570722	WU-M-631-S-840
570723	WU-M-631-S-850

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
570508	WU-M-631-S-730	Katalog WU-M-631.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570509	WU-M-631-S-740	Katalog WU-M-631.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570510	WU-M-631-S-750	Katalog WU-M-631.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570721	WU-M-631-S-830	Katalog WU-M-631.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570722	WU-M-631-S-840	Katalog WU-M-631.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570723	WU-M-631-S-850	Katalog WU-M-631.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
